天桥水电站

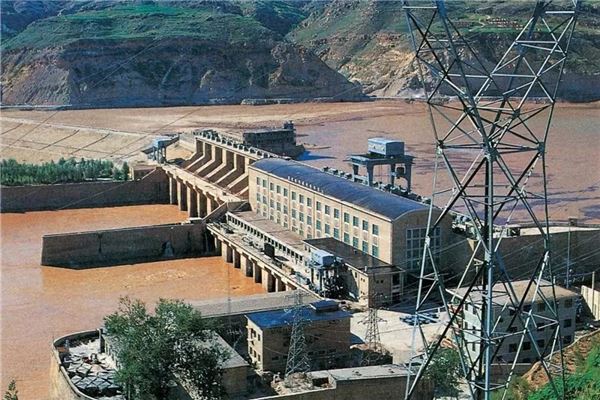

黄河天桥水电站位于黄河大北干流上游距万家寨水利枢纽95km，下游8km处左岸为山西省保德县县城，右岸为陕西省府谷县县城。电厂在内蒙古河口镇下游，是黄河中游北干流上第一座低水头、大流量、河床式径流试验性水电站。电站以发电为主，兼有排凌、排沙、排污等综合效益，在山西电网中承担着重要的调峰、调频作用。

中文名

天桥水电站

外文名

Station flyover

拉丁文名

Statio flyover

位    置

山西省保德县义门镇

性    质

发电

属    性

水电站

黄河天桥水电站

电站于1970年4月1正式开工兴建，1977年2月13日第一台机组投产发电，1978年8月全部机组并网发电。电站装有4台轴流转桨式水轮发电机组，总装机容量12.8万kW，年设计发电量6.07亿kW·h。设计库容为0.67亿立方米。枢纽主要由左岸混凝土重力坝、发电厂房、泄洪闸、岛上重力坝和右岸土坝等五部分组成。电站自1977年2月第1台机组投产发电到1999年底，累计完成发电量90．4亿kW·h，创产值6.1亿元。电站为河床式径流调峰电站，以发电为主，兼有防洪、排凌功能。大坝以上流域面积403877平方公里，万家寨水利枢纽至天桥大坝区间流域面积9064平方公里，多年平均实测径流量267亿立方米，建库前实测洪水10700立方米/秒（1972年），相应皇甫川洪水8400立方米/秒，调查历史最大洪峰流量13000立方米/秒（1945年），建厂以来发生最大洪峰流量14300立方米/秒（1989年7月21日）。区间主要支流有皇甫川，其次为清水川、县川河。区间流域建有水情自动测报系统，下设29个水雨情测站点。1998年8月以前由山西省电力局主管，现在由山西省地方电力公司管理。天桥水电站枢纽由厂房、泄洪闸、重力坝、土坝、导墙、岸墙、变电站组成。枢纽轴线总长752.1m，其中：左岸重力坝长132m，厂房段118．4m，泄洪闸段113m，重力坝段58．7m，右岸土坝长330m，厂房段坝顶高程838．0m，土坝最大坝高42m，坝顶高程836．0m，防浪墙顶高程836．8m。

集安市天桥水电站

天桥水电站位于集安市清河镇热闹乡天桥村境内，水电站坝址位于浑江流域左岸苇沙河支流天桥沟河下游，坝址以上河流长度为24.2km，控制流域面积98.0平方公里，平均比降为16.2‰，项目东侧隔乡路为山体，南侧为河滩地，2km为天桥村，西侧为苇沙河河道，北侧为河滩地。本工程主要任务以发电为主，水电站总装机容量为925kw，设3台发电机组，多年平均发电总量为150万kwh。
